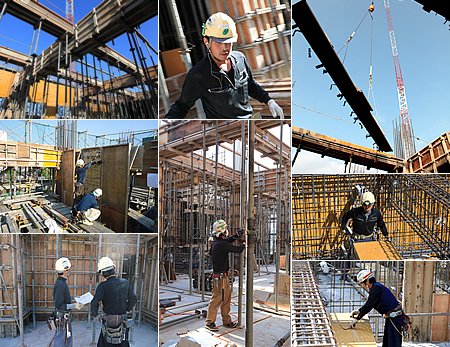

垂直精度±3㎜というのが、業界の一般的な許容範囲。これ以上の歪みが出ると、建物の強度や出来映えに大きな影響が出てしまう。コンピュータを使わずに人間の手で、図面との誤差を±3㎜以内におさめること。それが、型枠工事の重要な仕事なのです。

建物によっては、壁面・屋根などに複雑で多彩なデザインがなされ、優れた技術が要求される仕事でもあります。また世界的に有名な建築家安藤忠雄氏の作品、住吉の長屋（1976年）光の教会、茨木春日丘教会（1989年）、国際芸術センター（2001年）光の美術館（2011年）など、コンクリートの素肌をそのまま建物表面の仕上げにした『化粧打ち放し仕上げ』などの躯体の美しさとこだわりを支えているのは、実は精緻な型枠大工の技術であり型枠工事なのであります。

型枠工事の紹介 1.型枠の拾い出し 2.加工 3.墨出し 4.型枠の建込 5.コンクリートの打設 6.型枠の解体

1. 型枠の拾い出し（型枠加工図の作成）

施工図面から、柱・梁・壁・床の寸法、形状をパソコンを使って拾い出し、加工図を作成したのち、必要資材の数量を積算し発注します。

拾い出し作業
施工図面
加工図

2. 加工（板割り）

拾い出し作業で作成した加工図をもとに、ベニヤ板・桟木を切断して型枠を製作します。工具は、ハンマー、
釘打機、電動丸ノコを使って製作します。

ベニヤ板の板割り
ベニヤ板の加工作業
使用工具

3. 墨出し

施工図をもとに、型枠を組立てる柱の位置や大きさ及び壁の位置や厚さを、正確にコンクリート床面に墨を打つ作業をします。この線や印を付ける時に、墨壺(すみつぼ)を使用するので墨出し(すみだし)と呼ばれています。
墨出し作業後には、墨を打ったところに合わせて、型枠を建込ます。

コンクリート床面に墨を打つ
コンクリート釘で桟木を打つ

4. 型枠の建込

加工した型枠を、墨出しをした墨の位置に合わせて建てる作業です。型枠の建込の精度が、建物全体の出来を左右する重要な作業となります。また型枠は、建物の精度と強度が必要とされるため、組立作業中は垂直・水平に建込まれているかに注意をしながら作業をします。型枠を建てた後は、コンクリートを入れても変形しないように鋼管で締め付けて完了です。
